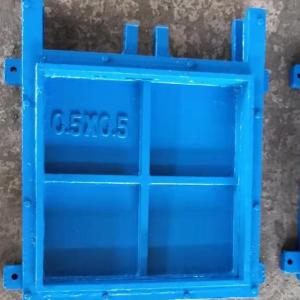

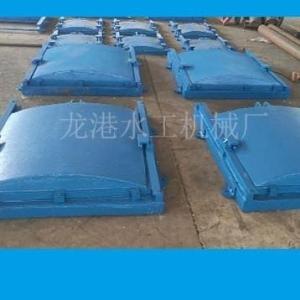

铸铁闸门直升式平面滑动，主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。

工作原理：闸板是直接承受水压力的挡水构件， 闸框是闸板四周的支承构件， 同时也是闸板上下运动的滑道， 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中， 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工

刨光后平直光滑、 贴合严密， 使结合面、 止水面与运动滑道合三为一。在启闭机作用下， 当闸门启闭运行时， 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹， 在水压力和紧闭斜铁的双重作用下， 确保闸板运行平稳 ， 使闸板与闸框滑道紧密贴合， 从而达到有效止水的目的。

气动铸铁镶铜闸门安装方法

一、安装程序

基础校核→开箱检查→基础放线→铸铁镶铜闸门框安装→导杆安装找正→启闭机安装→二次找正→闸门灌浆→检验与调试。

二、安装前的准备工作

1、检查设备的规格、性能是否符合图纸要求，检查设备说明书、合格证和设备试验报告是否齐全。

2、检查设备外表如门框、门体、启闭装置、传动螺杆等是否受损变形，零部件是否齐全完好。

3、复测土建工程的标高及预留孔的尺寸是否与满足设计图要求，以及检查所有的埋件留孔要求是否符合安装条件。

三、气动铸铁镶铜闸门安装

1、支搭闸门安装操作平台，使其便于作业且安全牢固。

2、依据设计安装标高，在土建预留出水口墙面上标出出水口竖直中心线及闸门框底部水平标高线，偏差不大于±3mm。

3、将门框紧贴于土建洞孔的井壁上（附壁安装形式），用基础螺栓将门框紧固，同时应保证门框底槽、二侧导轨的水平度与垂直度偏差均小于1/1000。

4、将启闭装置的连接底板与基础平台的预埋钢板焊接，并检查启闭中心与门体螺杆中心在同一铅垂线上，垂直度偏差值应小于1/1000。

5、调整楔紧装置，使门体在关闭状态下密封面紧密贴合，300mm长度范围内的 间隙不大于0.1mm。

6、手动操作启闭装置，门体上下灵活，无卡阻现象。

7、将二次灌浆混凝土范围内的墙体先行凿毛，以保证闸门框与墙壁二次灌浆混凝土的紧密结合，不渗漏。
