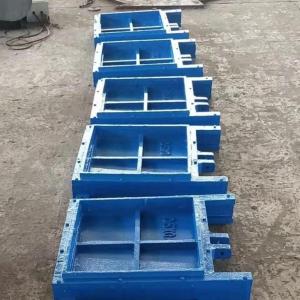

DN500双向止水铸铁镶铜闸门技术要求

1 一般技术要求

1.1 DN500双向止水铸铁镶铜闸门制造前，应具备设计图样和技术文件，设计图样包括总图、 装配图和重要零件图，技术文件包括设计计算说明书（同规格闸门按 扬程计算即可）以及详细图册数据和部件安装顺序，作为安装和解体 闸门以及定购修理备件的说明书。铸铁闸门的设计、制造、安装、检验和验收等 应符合 SL545-2011《铸铁闸门技术条件》。

1.2 闸孔≥0.4m 时应设置加强肋，铸铁闸门门板应整体铸造。

1.3 闸门的结构型式为明杆铸铁闸门，铸铁表面所附有的型砂、氧化皮、 冒口、浇口和多肉等应清除干净。主要铸铁件（门框、门板、和导轨）应时效处 理。铸件不允许有裂缝、疏松和浇不足等缺陷，必要时应进行射线检测。如有气 孔、缩松和渣眼等缺陷时应补焊与修整，但必须保证铸件质量。

1.4 门板、门框和导轨应按 工作水头设计、其拉伸、压缩和剪切强度 的安全系数不小于 5，门板挠度应不大于构件长度的 1/1500，导轨在闸门开启到 位置时，其导轨的顶端应高于门板的水平中心线。门板、门框在厚度上应留 出 2mm 的腐蚀裕度。

1.5 所有形成配合、连接或支承的表面均应进行机械加工。

1.6 密封座应分别置于门板和门框上，用与密封座相同材料制作的沉头螺 钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精 加工，其表面粗糙度不大于 3.2μm。密封座工作表面不得有划痕、裂缝和气孔等缺陷。密封座的板厚应大于或等于 6mm。

1.7 在门板上端应设有吊耳，且与闸杆连接。吊耳的受力点应尽量靠近门 板重心垂线。在 工作水头启闭时，其拉伸、压缩和剪切强度的安全系数不小 于 5.

1.8 闸杆的传动螺纹应为梯形螺纹，闸杆应按 开闭力设计，其拉伸、压缩和剪切强度的安全系数不小于 5，螺杆的柔度不大于 200。

1.9 门框密封座与门板密封座间隙应小于 0.1mm。门板与门框导向槽间隙 应为 2～3mm。闸门在 正向工作水头时，密封泄露量应小于 1.25L/min.m(密封长度)。

2 主要零部件材料

主要零部件的材料应符合或不低于下表的规定：

3 装配

3.1 DN500双向止水铸铁镶铜闸门的所有零部件的配合面和承压面应机加工。相同的零部件应具有 互换性。闸门总装后，应进行 2～3 次全启全闭操作，保证移动灵活。当门板在 全闭位置时，门板与门框的各楔紧面应同时楔紧。

3.2 门板与门框导向槽之间的间隙不应为 2～3mm。

3.3 门板密封座应全部包含在门框密封座内，其相对位置应不大于 2mm。

4 涂装

4.1 防腐涂装施工作业环境应满足 SL105 的规定。

4.2 在涂漆前必须清除毛刺、氧化皮、锈斑、锈迹、粘砂、结疤和油污等 脏物，表面清洁度达到 GB8923 中的 Sa2 以上或 St3，将浇口、冒口、多肉和锐 边等铲平，保持表面平整光洁。

4.3 闸门非工作面的涂漆不得有起泡、剥落、皱纹和流挂等对外观质量有影响的缺陷。

4.4 涂料应满足工程设计要求。

4.5 涂装要求必须符合 SL105 的规定和油漆生产厂的使用说明书。

4.6 涂装底漆一遍，面漆一遍，门叶涂漆厚度大于 100μｍ。

5 试验与检验

5.1 门板与门框密封座的结合面，必须清除外来杂物和油污，将闸门全闭后放平。在门板上无外加荷载的情况下，用 0.1mm 的塞尺沿密封的结合面测量间 隙， 间隙值不大于 0.1mm。
